علت وصل نشدن دیاگ به خودرو
در دنیای امروزی که خودروها به سیستمهای الکترونیکی و کامپیوتری پیشرفته مجهز شدهاند، دستگاه دیاگ به ابزاری حیاتی برای تعمیرکاران و کارشناسان فنی تبدیل شده است. این دستگاه امکان بررسی خطاها، پارامترها و وضعیت لحظهای سنسورها و واحدهای کنترل خودرو را فراهم میکند. اما گاهی اوقات، هنگام اتصال دیاگ به خودرو، ارتباط برقرار نمیشود یا دستگاه خطا میدهد. در چنین شرایطی بسیاری از افراد نمیدانند مشکل از کجاست و چگونه باید آن را برطرف کنند. در این مقاله به بررسی علت وصل نشدن دیاگ به خودرو و روشهای رفع آن میپردازیم.
با اتو مگ همراه باشید

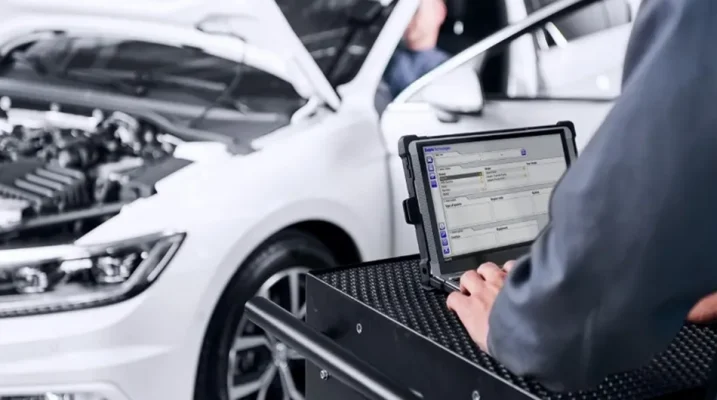

آشنایی کوتاه با سیستم دیاگ
قبل از پرداختن به دلایل عدم ارتباط، لازم است بدانیم سیستم دیاگ چگونه کار میکند. در خودروهای انژکتوری، یک واحد کنترل الکترونیکی (ECU) وجود دارد که وظیفه کنترل عملکرد موتور، گیربکس، سیستم سوخت، ترمز ABS، ایربگ و سایر بخشهای برقی را بر عهده دارد. این ECU از طریق یک پورت ارتباطی OBD یا OBD-II اطلاعات را برای این دستگاه ارسال میکند. این دستگاه با خواندن این دادهها، خطاهای ذخیرهشده را نمایش میدهد و امکان پاک کردن آنها یا مشاهده دادههای لحظهای را فراهم میکند.
دستهبندی کلی دلایل وصل نشدن دیاگ
- مشکلات مربوط به دستگاه دیاگ یا کابل آن
- نقص در پورت OBD یا سیمکشی بین پورت و ECU
- اشکالات نرمافزاری یا برقی در سیستم ECU خودرو
در ادامه هر یک از این موارد را بهصورت جزئیتر بررسی میکنیم.

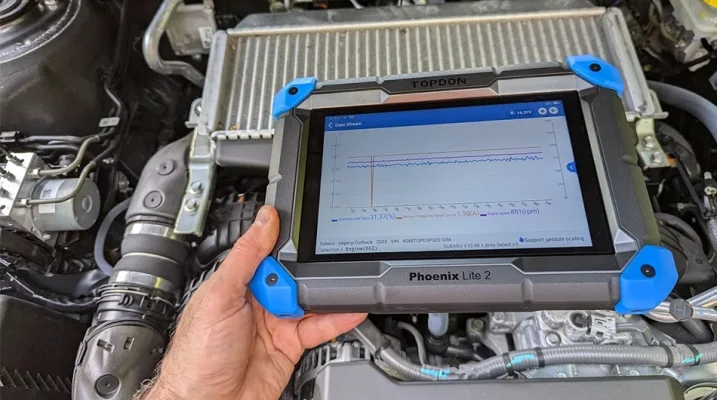

مشکلات مربوط به دستگاه دیاگ
خرابی کابل OBD
یکی از شایعترین دلایل، قطع شدن یکی از سیمهای داخل کابل یا خرابی سوکت آن است. حتی شل بودن یکی از پایههای پورت میتواند مانع ارتباط شود.
دیاگ ناسازگار
هر خودرو از پروتکل ارتباطی خاصی استفاده میکند (مثل KWP2000، CAN، ISO9141 و غیره). اگر این سیستم از آن پروتکل پشتیبانی نکند، اتصال برقرار نمیشود.
نرمافزار قدیمی یا ناسازگار
در دیاگهای مبتنی بر لپتاپ، اگر نسخه نرمافزار مربوط به برند خودرو بهروز نباشد، ممکن است ECU شناسایی نشود.
منبع تغذیه ناکافی
برخی از این دستگاهها برق خود را از پورت OBD دریافت میکنند. در صورت خرابی فیوز برق OBD یا پایین بودن ولتاژ باتری، دستگاه روشن نمیشود.

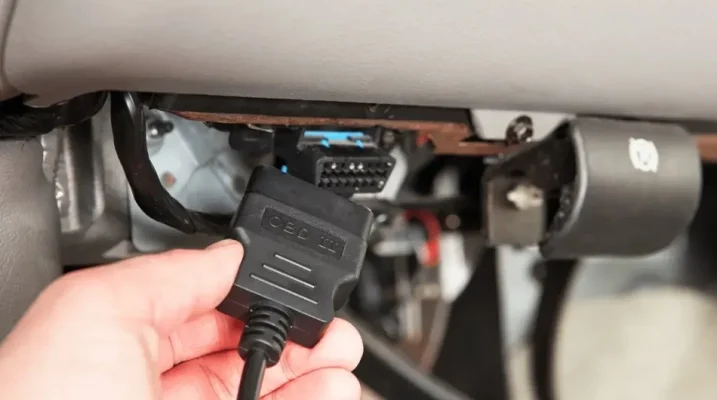

مشکلات مربوط به پورت OBD یا سیمکشی
پورت OBD در واقع رابط بین خودرو و دیاگ است. در صورت بروز هرگونه مشکل در این بخش، ارتباط قطع میشود. دلایل متداول عبارتاند از:
خرابی یا زنگزدگی پایهها
گاهی بهدلیل نفوذ رطوبت یا گرد و خاک، پایههای فلزی سوکت دچار زنگزدگی میشوند و اتصال الکتریکی بهدرستی برقرار نمیشود.
قطع شدن سیمهای پشت سوکت
در اثر تعمیرات، تصادف یا نصب غیر اصولی تجهیزات برقی (مثل دزدگیر یا ردیاب)، ممکن است یکی از سیمهای پورت قطع شود.
قطع برق یا زمین پورت OBD
پایه ۱۶ پورت OBD مخصوص برق مثبت و پایه ۴ یا ۵ مربوط به زمین است. اگر این پایهها برق یا اتصال بدنه نداشته باشند، دیاگ روشن نمیشود.
جابهجایی پورت در خودروهای دستکاریشده
در برخی خودروها، تعمیرکاران برای نصب تجهیزات جانبی پورت OBD را جابهجا کرده یا حتی مخفی میکنند. در این حالت ممکن است دیاگ به پورت اشتباهی وصل شود.

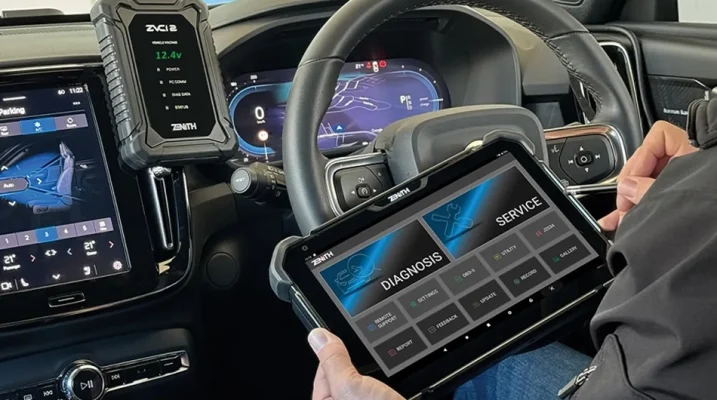

مشکلات مربوط به ECU یا سیستم الکترونیکی خودرو
سوختن فیوز ECU
یکی از دلایل رایج، سوختن فیوزی است که برق ECU یا خط ارتباطی OBD را تغذیه میکند. بررسی فیوزها معمولاً اولین اقدام در این موارد است.
خرابی خط ارتباطی CAN یا K-line
اگر سیم ارتباطی بین ECU و پورت OBD قطع یا اتصال کوتاه شده باشد، این سیستم قادر به برقراری ارتباط نخواهد بود.
نوسان برق یا ولتاژ غیرعادی
ولتاژ نامناسب باتری میتواند باعث اختلال در ارتباط شود. در خودروهایی که دینام مشکل دارد یا باتری ضعیف است، گاهی سیستم به درستی متصل نمیشود.
آسیب دیدن ECU
در موارد نادر، آسیب سختافزاری در ECU (مثلاً بر اثر آبخوردگی، نوسان ولتاژ یا اتصال معکوس باتری) موجب میشود ECU دیگر پاسخگوی فرمانهای این سیستم نباشد.
تمامسنتتیک (Fully Synthetic)
در نهایت، روغن موتورهای تمامسنتتیک قرار دارند که با استفاده از فرایندهای شیمیایی و افزودنیهای پیشرفته تولید میشوند. این نوع روغنها پایداری حرارتی بالاتری دارند، عمر طولانیتری ارائه میدهند و به کاهش رسوبات در موتور کمک میکنند. به همین دلیل برای خودروهای مدرن یا موتورهایی که تحت فشار و حرارت بالا فعالیت میکنند گزینهای بسیار مناسب به شمار میروند، هرچند قیمت آنها بالاتر از دو نوع دیگر است.
بررسی گامبهگام برای رفع مشکل
- بررسی روشن شدن دیاگ: اگر دستگاه اصلاً روشن نمیشود، ابتدا فیوز برق پورت OBD و ولتاژ پایه ۱۶ را چک کنید.
- اطمینان از سالم بودن کابل: با یک دیاگ یا کابل دیگر امتحان کنید تا مطمئن شوید مشکل از تجهیزات نیست.
- تست بر روی خودروی دیگر: اگر دیاگ روی خودروی دیگر بهخوبی کار کرد، مشکل از خودرو است.
- بررسی فیوزهای ECU و سیستم برق: سوختن فیوزها میتواند مانع ارتباط شود.
- تست خطوط ارتباطی (K-line یا CAN): با مولتیمتر میتوان سلامت ارتباط بین پورت و ECU را بررسی کرد.
- بازبینی بدنه و اتصالات زمین: اتصالات ناقص زمین (earth) یکی از دلایل پنهان عدم ارتباط است.
- در صورت لزوم، بررسی ECU در تعمیرگاه تخصصی: اگر همه مراحل قبل بدون نتیجه بود، احتمال خرابی ECU مطرح است.
نکات پیشگیرانه
- هنگام شستوشوی موتور، از ورود آب به سوکتها جلوگیری کنید.
- از اتصال باتری یا شارژرهای غیراستاندارد خودداری نمایید.
- هرگز کابل دیاگ را در زمان استارت زدن وصل یا جدا نکنید.
- از کابل و دستگاه دیاگ اصل و مورد تأیید استفاده کنید.
- پورت OBD را تمیز نگه دارید و از فشار یا ضربه به آن بپرهیزید.
