آشنایی با استپر موتور
استپر موتور یا موتور پله‌ای (Stepper Motor) یکی از انواع موتورهای الکتریکی است که حرکت آن به صورت پله‌ای و گام‌به‌گام انجام می‌شود. برخلاف موتورهای جریان مستقیم (DC) که چرخش پیوسته دارند، استپر موتور با هر پالس ورودی، مقدار مشخصی حرکت زاویه‌ای انجام می‌دهد. این ویژگی باعث شده است که این نوع موتور در کاربردهایی که نیاز به کنترل دقیق موقعیت، سرعت و گشتاور دارند بسیار پرکاربرد باشد.
با اتو مگ همراه باشید
نحوه عملکرد استپر موتور

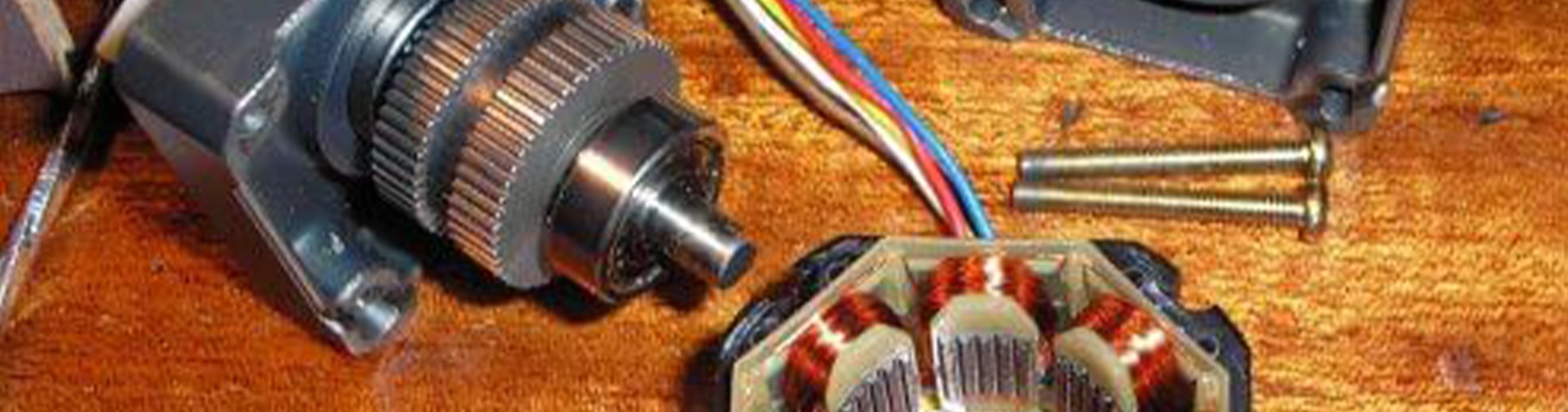

استپر موتور از تعدادی سیم‌پیچ (کویل) تشکیل شده که در اطراف یک روتور قرار گرفته‌اند. با تحریک متوالی این سیم‌پیچ‌ها توسط سیگنال‌های الکتریکی، میدان مغناطیسی متغیری ایجاد می‌شود که باعث می‌گردد روتور در جهات مشخصی حرکت کند. هر بار که یک سیم‌پیچ تحریک می‌شود، روتور به سمت آن جذب می‌شود و یک «گام» حرکت می‌کند.
تعداد این گام‌ها در یک دور کامل، به طراحی موتور بستگی دارد. برای مثال، یک استپر موتور 200 گام در هر دور، با هر پالس ورودی 1.8 درجه می‌چرخد (360 درجه ÷ 200 گام = 1.8 درجه).
درایور استپر موتور و نحوه کنترل آن
استپر موتور به تنهایی قابل استفاده نیست. برای عملکرد درست، نیاز به یک درایور (Driver) دارد که پالس‌های دیجیتال را به ترتیب صحیح و با شدت مناسب به سیم‌پیچ‌ها اعمال کند. درایورها قابلیت تنظیم حالت‌های مختلف حرکتی را دارند:
- Full Step: ساده‌ترین حالت، یک گام کامل با هر پالس.
- Half Step: با هر پالس، نصف گام. دقت دو برابر اما گشتاور کمی کمتر.
- Microstepping: تقسیم هر گام به بخش‌های بسیار ریز (مثلاً تا 1/16 یا 1/32 گام). حرکتی بسیار نرم و بی‌صدا، مناسب برای کاربردهای دقیق مانند پرینترهای سه‌بعدی.
درایورهای پرکاربرد
- A4988: ارزان، رایج، با پشتیبانی از microstepping تا 1/16.
- DRV8825: مشابه A4988 ولی با توان بالاتر و microstepping تا 1/32.
- TMC2209 / TMC2130: درایورهای حرفه‌ای، بسیار بی‌صدا، مناسب برای پرینترهای حرفه‌ای.
انواع استپر موتور
1. استپر موتور با مغناطیس دائم (PM – Permanent Magnet): در این نوع، روتور از یک آهنربای دائم ساخته شده است. این موتورها گشتاور بالایی در سرعت‌های پایین ارائه می‌دهند و ساختار ساده‌تری دارند.
2. استپر موتور با مقاومت متغیر (VR – Variable Reluctance): در این نوع، روتور فاقد آهنربای دائم است و فقط از جنس مواد فرومغناطیسی ساخته شده. این موتورها با ساده‌ترین طراحی ممکن ساخته می‌شوند اما دقت کمتری دارند.

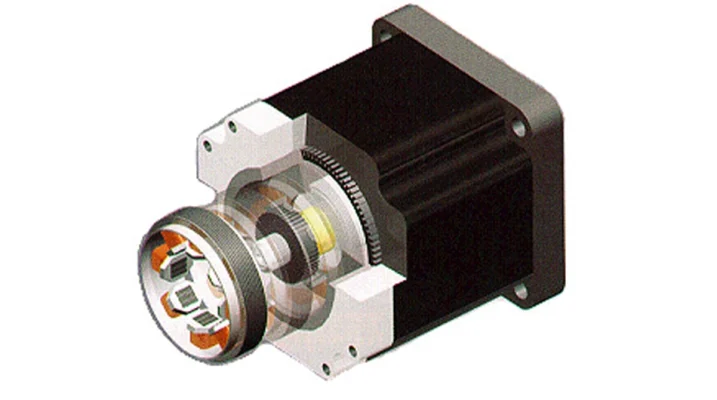

3. استپر موتور هیبریدی (Hybrid Stepper Motor): این نوع، ترکیبی از دو مدل بالا است و معمولاً در کاربردهای دقیق مورد استفاده قرار می‌گیرد. استپر موتورهای هیبریدی دقت، گشتاور و بازدهی بالاتری دارند و اغلب در پرینترها، CNC و رباتیک به‌کار می‌روند.
ویژگی‌های استپر موتور
- کنترل دقیق موقعیت: با شمارش پالس‌های ورودی می‌توان به دقت موقعیت روتور را تعیین کرد.
- حرکت بدون فیدبک: در بسیاری از کاربردها نیازی به سنسور موقعیت یا انکودر نیست.
- واکنش سریع: بدون نیاز به زمان انتظار برای رسیدن به سرعت.
- ایستادن در موقعیت خاص: بدون نیاز به ترمز مکانیکی.
معایب
- گشتاور محدود در سرعت بالا: در سرعت‌های بالا گشتاور کاهش می‌یابد.
- گرمای تولیدی بالا: به دلیل مصرف دائم انرژی در حالت توقف یا نگه‌داشتن موقعیت.
- رزونانس و لرزش: در سرعت‌های خاص ممکن است لرزش یا صدای ناپایدار ایجاد شود.
- بدون فیدبک ذاتی: در صورت از دست رفتن پالس، موقعیت موتور ممکن است گم شود (البته این مشکل در استپر موتورهای حلقه بسته یا “Closed-Loop” حل شده است).
کاربردها
به دلیل قابلیت‌های خاص، استپر موتورها در طیف وسیعی از کاربردها مورد استفاده قرار می‌گیرند:
- پرینترهای سه‌بعدی
- دستگاه‌های CNC و برش لیزری
- دوربین‌های نظارتی (برای حرکت دقیق لنز)
- تجهیزات پزشکی (مانند پمپ‌ها یا اسکنرها)
- رباتیک (برای حرکت بازوها یا چرخ‌ها)
- اتوماسیون صنعتی
کنترل استپر موتور
برای راه‌اندازی استپر موتور، به یک درایور مخصوص نیاز است که پالس‌های دیجیتال را به ترتیب مشخصی به سیم‌پیچ‌ها اعمال کند. یکی از روش‌های رایج، استفاده از میکروکنترلرهایی مانند Arduino در کنار درایورهایی نظیر A4988 یا DRV8825 است.
درایورها اغلب قابلیت کنترل در حالت‌های مختلفی را دارند:
- Full Step: حرکت کامل به ازای هر پالس.
- Half Step: دقت دو برابر، حرکت نصف گام به ازای هر پالس.
- Microstepping: تقسیم گام به بخش‌های کوچکتر برای حرکت نرم‌تر و دقیق‌تر.
تفاوت استپر موتور با سروو موتور
در حالی که استپر موتور موقعیت را از طریق شمارش پالس‌ها کنترل می‌کند، سروو موتور معمولاً به کمک یک فیدبک موقعیت دقیق (مثل انکودر) کار می‌کند. به همین دلیل سروو موتورها در کاربردهایی با سرعت بالا و نیاز به دقت بسیار بالا عملکرد بهتری دارند، اما هزینه و پیچیدگی بیشتری دارند.
جمع‌بندی
استپر موتور با قابلیت کنترل موقعیت دقیق، ساختار ساده و هزینه نسبتاً پایین، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های الکترونیکی و صنعتی است. با درک اصول عملکرد، انواع و مزایا و معایب آن، می‌توان از این موتور در پروژه‌هایی استفاده کرد که نیاز به کنترل حرکت با دقت بالا دارند.
